VCAN26B2-03 VLIN26A1-03G

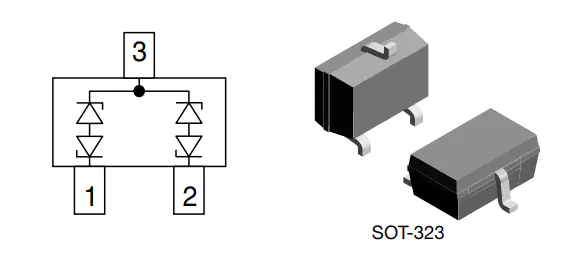

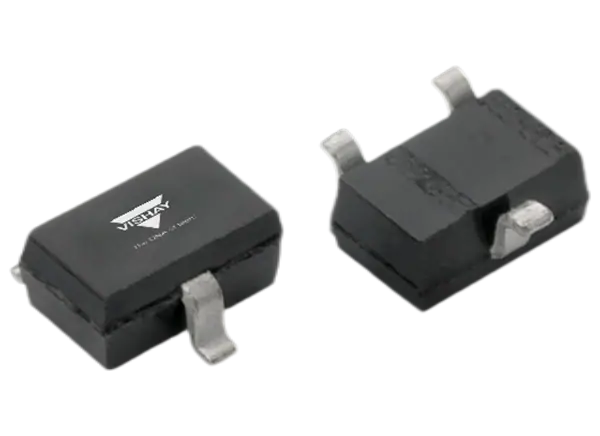

BiSy ESD保护二极管具有低电容和低泄漏电流,可保护汽车的数据线路免受瞬态电压信号的影响。 VCAN26双向对称 (BiSy) ESD 保护二极管是低电容、双线ESD保护二极管,采用小型SOT-323封装。VCAN26 设计用于具有灵活数据速率 (CAN FD) 的CAN-BUS应用。2 线保护二极管具有 ±26.5V 工作范围、 IR < 0.05μA 低漏电流以及 CD = 3pF (5V 时典型值)低负载电容。Vishay VCAN26 ESD保护二极管有符合AEC-Q101标准的型号可选,采用镀锡 (Sn) 的e3 引脚。
特性
· For CAN-BUS application with flexible data rate (CAN FD)
· 小型SOT-323封装
· 2线ESD保护
· 工作电压范围:± 26.5V
· 低漏电流IR:<0.05μA
· 低负载电容CD=3pF(5V时典型值)
· ESD抗扰度 IEC 61000-4-2符合AEC-Q101标准的ESD能力:人体模型:H3B级:>8kV
o o ±25kV接触放电
o o ±30kV空气放电
· 锡镀 (Sn) e3引脚
· 符合AEC-Q101标准
具有低电容和低泄漏电流,可保护汽车的数据线路免受瞬态电压信号的影响。

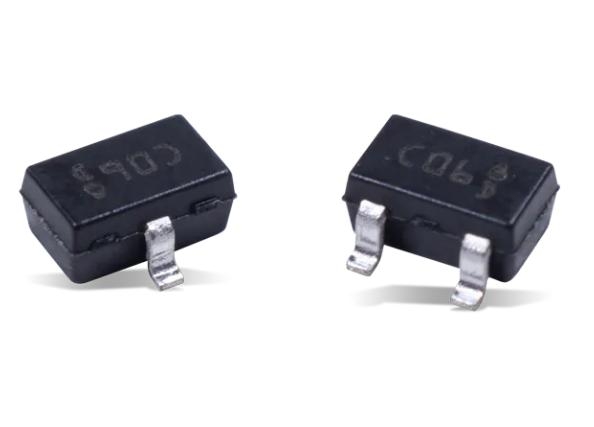

单路VLIN26A1-03G和双路VCAN26A2-03G
具有低电容和低泄漏电流,可保护汽车的数据线路免受瞬态电压信号的影响。
针对LIN总线应用,VLIN26A1-03G能够为一条数据线路提供符合IEC 61000-4-2要求的±30kV(空气和接触放电)瞬态保护,VCAN26A2-03G能够保护CAN总线和FLEX总线应用的两条线路。这些器件通过AEC-Q101认证,典型负载电容低至10pF,最大电容为15pF,最大泄漏电流小于0.05 μA,工作电压为±26.5V。保护二极管无铅,符合RoHS。
