更新时间：2023-07-18 10:35
首页 > 产品中心 > 常州鼎先电子有限公司 > ESD器件 > 低电容TVS阵列低电容ESD SRDA12-4 SRDA05-4 SRDA3.3-4
低电容TVS阵列低电容ESD SRDA12-4 SRDA05-4 SRDA3.3-4

低电容TVS阵列低电容ESD SRDA12-4 SRDA05-4 SRDA3.3-4

常州鼎先电子有限公司 - 企业简介点击 ESD器件
低电容TVS阵列将浪涌额定、低电容转向二极管与TVS二极管组合在一个单一封装中 查看详情 》
  • SRDA12-4 SRDA05-4 SRDA3.3-4
    封装：SRDA12-4 SRDA05-4 SRDA3.3-4
  • 222次
    浏览器次数：222次
  • 在产
    生命周期：在产
  • 2021年
    发布时间：2021
  • 0.00
    参考价格： 0.00
by Jihzx.com

低电容TVS阵列低电容ESD SRDA12-4 SRDA05-4 SRDA3.3-4 厂家介绍

供应商名称：常州鼎先电子有限公司

一言九鼎，顾客为先！　　 　　常州鼎先电子有限公司是一家致力于瞬态电压抑制器和功率器件设计、制造和销售的半导体技术公司。 　　我司拥有业界的半导体技术，我司的高性能瞬态电压抑制器产品系列在漏电、电容和钳位电压等关键性能指标上达到国际同等水平。经验丰富的团队可以在短时间内提供出高性能、质量可靠的电路保护系列产品，并通过与周边晶圆和封装制造商的紧密合作来加快产品研发和投产速度，降低成本，以时间将具有强竞争力的产品推向市场。 　　公司拥有设计工程师可以为客户提供全套的电路保护方案及测试验证和整改服务。符合 标准建设的EMS实验室和可靠性实验室，促进客户方案设计，缩短客户产品研发周期。在电信、电能设备等行业我们有丰富的EMC测试及解决方案。 　　我们不仅提供合格的产品，提供良好的服务。因为我们相信唯有客户满意，才有达成永续经营的保证。如此一来才使我们鼎先能在激烈竞争的半导体防护器件领域中不断进步。让我们微小的器件成为你品质的后一块拼图，合作共羸，共创美好未来。 　　主营范围： ESD保护器件（包括瞬态电压浪涌抑制器（TVS）、箝位二极管和阵列ESD Array以及TVS Diode）着重实现： 符合IEC 61000-4-2规范的要求 利用低箝位电压保证保护效率 利用低泄漏电流保证保护可靠性 利用超低电容和超高带宽保证信号完整性。 提供标准封装和高级封装选项（包括单/多线、小型、扁平和流通封装），从而优化了空间约束。

低电容TVS阵列低电容ESD SRDA12-4 SRDA05-4 SRDA3.3-4 资料规格参数

参数列表
技术参数
3.3V 15pF
封装参数
SO-8
外形尺寸
SO-8
符合标准
国标
其他参数
ROHS
产品图册

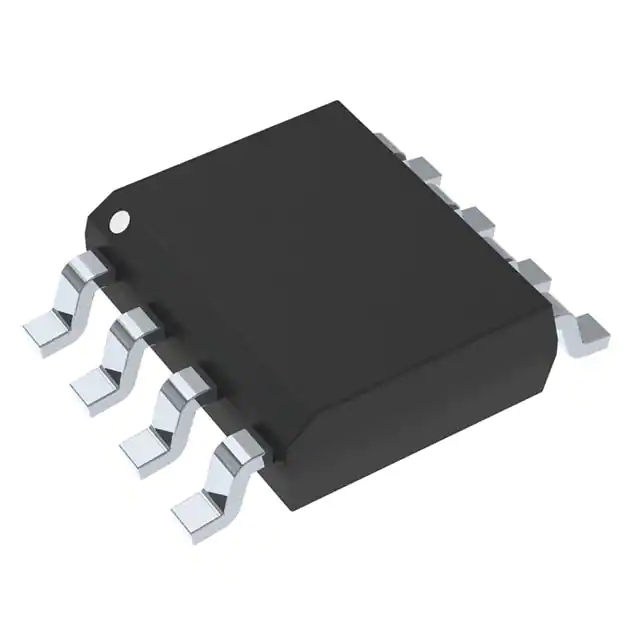

低电容TVS阵列低电容ESD SRDA12-4 SRDA05-4 SRDA3.3-4
低电容TVS阵列低电容ESD相册
低电容TVS阵列低电容ESD SRDA12-4 SRDA05-4 SRDA3.3-4
低电容TVS阵列低电容ESD相册
产品概述

SRDA3.3-4  低电容TVS阵列低电容ESD。这些过电压包括静电放电(ESD)、电快速瞬变(EFT)和雷击浪涌。SRDA3.3-4阵列具有板级保护的特点，包括快速响应时间，低工作电压和钳位电压，零器件退化。



SRDA3.3-4低电容TVS阵列将浪涌额定、低电容转向二极管与TVS二极管组合在一个单一封装中。在瞬态状态下，二极管通过内部低压TVS将瞬态电流直接对地。此外，TVS二极管将瞬态电压箝位到安全水平。低电容阵列配置可以保护多达四行数据。

SRDA3.3-4采用的EPD工艺技术设计。该工艺提供了较低的落差电压，显著降低了硅雪崩二极管工艺的漏电流和电容。此外，该器件在3.9 x 4.9mm的8引脚SOIC封装中提供3.3V的真正工作电压。SRDA3.3-4数组提供高过载能力的I(PP) = 25, tp = 8/20μSESD ， 对EFT ，和闪电干扰起到保护作用。

特性

· 用于高速数据线的瞬态保护

· IEC 61000-4-2 (ESD)±15kV(空气)，±8kV(触点)

· IEC 61000-4-4 (EFT) 40A (5/50ns)

· IEC 61000-4-5(闪电)25A(8/20μs) VC小于15V

· 带内部TVS二极管的浪涌额定二极管阵列

· 保护4条I/O线

· 低电容(< 15 pf)

· 3.3V工作电压低

· 低电压钳位

· 固态技术

· 电平SOIC-8包

· 无铅，无卤素，符合RoHS要求

· 标记代码

· 卷轴包装

SRDA12-4 SRDA05-4 SRDA3.3-4
