贴片双向ESD保护二极管3.3V ESDBKV3V3D3 厂家介绍

贴片双向ESD保护二极管3.3V ESDBKV3V3D3 资料规格参数

参数列表

技术参数

3.3v 1.5pf

封装参数

sod323

外形尺寸

sod323

符合标准

企业标准

其他参数

产品图册

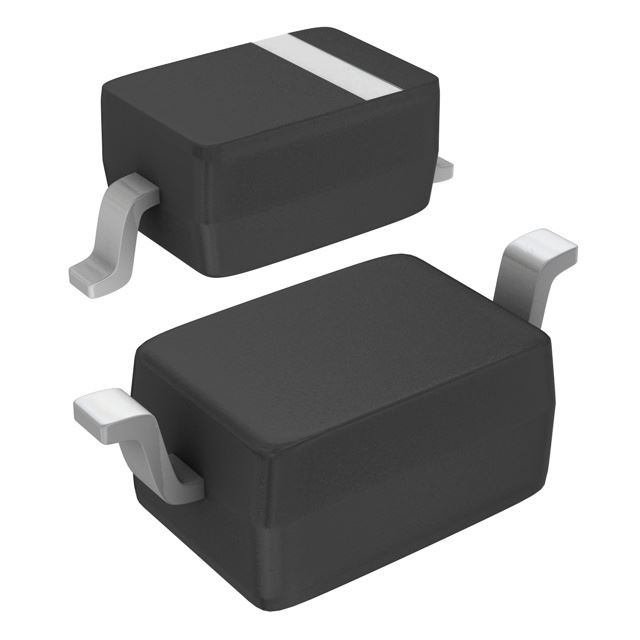

贴片双向ESD保护二极管3.3V相册

产品概述

ESDBKV3V3D3 是一款贴片式双向ESD保护二极管，具有低结电容、低漏电流的优点，主要应用在数据线、I/O的ESD防护电路中。

该二极管峰值脉冲电流IPPM为7A，峰值脉冲功率PPPM可达60W，反向工作电压VWM3.3V，击穿电压4~6V，IPPM电流下钳位电压9V，很适合作为3.3V数字电路I/O口和通信线路的ESD保护器件。其结电容Cj在VR=0V，f=1MHz测试条件下仅15pF（典型值），在VWM电压下最大反向漏电流ID仅0.4μA，低结电容和漏电流有利于减少对信号的相位、幅值的影响，保证数据线路的信号质量。

ESDBKV3V3D3 为双向二极管结构，采用SOD323封装，，具有尺寸小的优点，可应用在高密度PCB布线场合。该二极管外壳材料阻燃达到了UL94V-0等级，并通过了符合RoHS认证且达到无铅标准。其ESD抗扰度测试满足IEC 61000-4-2标准要求，人体模型空气放电、接触放电均可通过±30kV等级测试，其自身具有很高的抗静电性能。该二极管的工作结温、存储温度范围-50~＋150℃，可应用在苛刻的环境中，是一款可靠性高、绿色环保的ESD保护器件。

应用场合：

l 3.3V数字电路I/O端口ESD防护

l 3.3V数字电路数据线、通信线ESD防护

3.3V 5V 12V 15V 24V 规格可选

ESDBKV3V3D3 ESDBKV5V0D3 ESDBKV12V0D3 ESDBKV15V0D3 ESDBKV24V0D3
