更新时间：2022-04-13 09:08
首页 > 产品中心 > 常州鼎先电子有限公司 > ESD器件 > SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列
SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列

SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列

常州鼎先电子有限公司 - 企业简介点击 ESD器件
SD05 Uni/BidirectionalSD05C TVS Diodes 查看详情 》
  • SD05/SD05C系列
    封装：SD05/SD05C系列
  • 278次
    浏览器次数：278次
  • 在产
    生命周期：在产
  • 2021年
    发布时间：2021
  • 0.00
    参考价格： 0.00
by Jihzx.com

SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列 厂家介绍

供应商名称：常州鼎先电子有限公司

一言九鼎，顾客为先！　　 　　常州鼎先电子有限公司是一家致力于瞬态电压抑制器和功率器件设计、制造和销售的半导体技术公司。 　　我司拥有业界的半导体技术，我司的高性能瞬态电压抑制器产品系列在漏电、电容和钳位电压等关键性能指标上达到国际同等水平。经验丰富的团队可以在短时间内提供出高性能、质量可靠的电路保护系列产品，并通过与周边晶圆和封装制造商的紧密合作来加快产品研发和投产速度，降低成本，以时间将具有强竞争力的产品推向市场。 　　公司拥有设计工程师可以为客户提供全套的电路保护方案及测试验证和整改服务。符合 标准建设的EMS实验室和可靠性实验室，促进客户方案设计，缩短客户产品研发周期。在电信、电能设备等行业我们有丰富的EMC测试及解决方案。 　　我们不仅提供合格的产品，提供良好的服务。因为我们相信唯有客户满意，才有达成永续经营的保证。如此一来才使我们鼎先能在激烈竞争的半导体防护器件领域中不断进步。让我们微小的器件成为你品质的后一块拼图，合作共羸，共创美好未来。 　　主营范围： ESD保护器件（包括瞬态电压浪涌抑制器（TVS）、箝位二极管和阵列ESD Array以及TVS Diode）着重实现： 符合IEC 61000-4-2规范的要求 利用低箝位电压保证保护效率 利用低泄漏电流保证保护可靠性 利用超低电容和超高带宽保证信号完整性。 提供标准封装和高级封装选项（包括单/多线、小型、扁平和流通封装），从而优化了空间约束。

SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列 资料规格参数

参数列表
技术参数
350W 5V
封装参数
SOD323
外形尺寸
0805
符合标准
行业标准
其他参数
产品图册

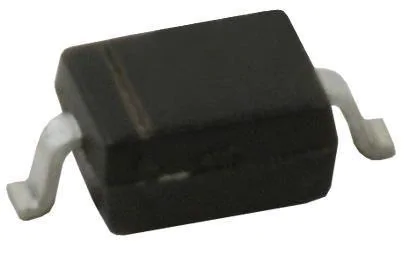

SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列
SD05/SD05C系列通用TVS二极管阵列相册
SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列
SD05/SD05C系列通用TVS二极管阵列相册
产品概述

  SD05/SD05C系列通用TVS二极管阵列 SD05 Uni/BidirectionalSD05C TVS Diodes

 SD05（单向）和SD05C（双向）系列通用TVS二极管阵列，以取代多层压敏电阻（MLV）用于保护因静电放电（ESD）和其它瞬态现象导致的对电子设备的破坏。SD05和SD05C系列元件由硅二极管制造而成，可安全地吸收ESD的反复震击或瞬态浪涌而不会降低性能。 其低动态电阻（SD05型为0.5Ω、SD05C型为0.6Ω）与同类产品相比可降低50%的箝位电压，并可安全耗散30A的感应浪涌电流。“SD05和SD05C系列是医疗、工业、消费和计算应用的解决方案。 这些产品可让设计师根据需要为印刷电路板（PCB）增加ESD和/或浪涌保护功能。

SD05和SD05C系列瞬态抑制二极管阵列具有以下主要功能和优点：

特性：

·雷击：IEC61000-4-5，30A（tp=8/20μs），ESD： IEC61000-4-2，±30kV接触放电

·低动态电阻仅为0.5Ω（SD05）和0.6Ω（SD05C）

·泄漏电流为1μA

·不存在内部磨损缺陷

·SOD-323封装规格适配现有的0805电路板尺寸

可供选择断态电压：3.3V  4.7  5V  7V  12V  15V  24V  36V  60V

典型应用：

包括按钮/按键、开关、直流电源接口、销售终端内的其他各种低速I/O、测试设备或仪表、医疗设备、台式机/笔记本电脑、服务器、计算机设备等。

查看全部

SD05/SD05C系列通用TVS二极管阵列 SD05/SD05C系列 数据手册

请登录查看及下载数据手册
