ESD静电抑制器SOT-363封装ESD05V36T-4L ESD05V36T-4L 厂家介绍

ESD静电抑制器SOT-363封装ESD05V36T-4L ESD05V36T-4L 资料规格参数

参数列表

技术参数

5V 2PF 75W

封装参数

SOT-363

外形尺寸

SOT-363

符合标准

企业标准

其他参数

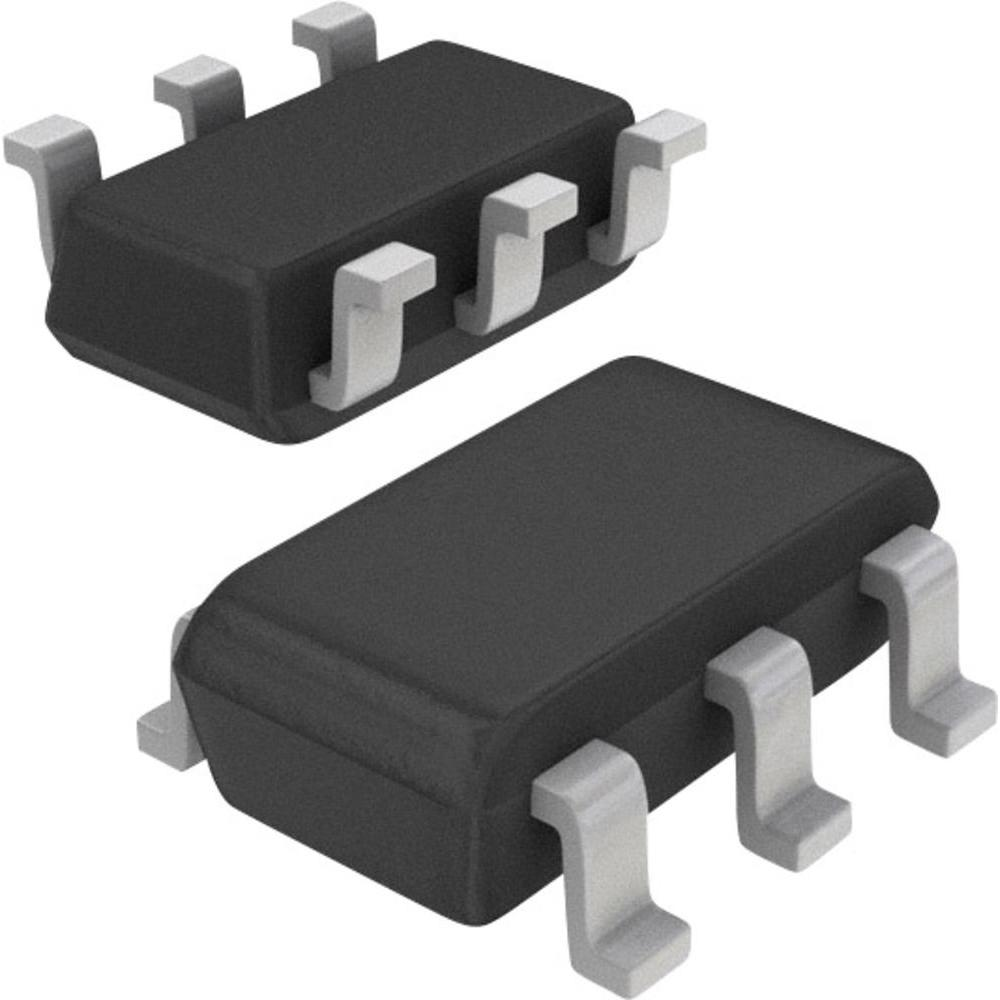

产品图册

ESD静电抑制器SOT-363封装ESD05V36T-4L ESD05V36T-4L

ESD静电抑制器SOT-363封装ESD05V36T-4L相册

产品概述

ESD静电抑制器SOT-363封装ESD05V36T-4L

ESD05V36T-4L的参数：

封装：SOT-363

电压：5.0V

钳位电压：15.0V

容值：2pF

功率：75W

ESD05V36T-4L的特性：

1、依据(tp=8/20μs)线路，峰值脉冲功率为75W

2、保护四个I/O线

3、低钳位电压

4、工作电压：5V

5、低漏电流

6、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)

7、IEC61000-4-4(EFT)40A(5/50ηs)

8、IEC61000-4-5(Lightning)3A(8/20μs)

ESD05V36T-4L的产品应用：

1、USB OTG

2、视频图形卡

3、显示器和平板显示器

4、高清多媒体接口（HDMI）

5、10/100/1000以太网端口

6、IEEE 1394火线端口

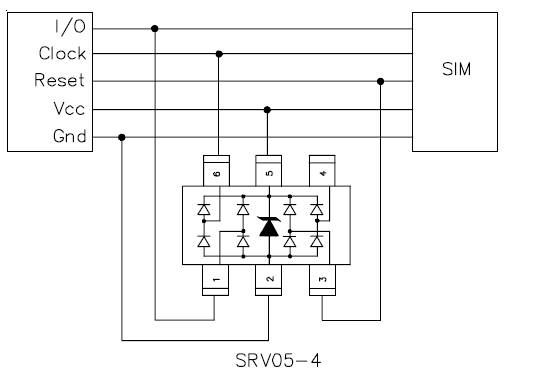

7、SIM卡端口

8、ATM接口

在实际的应用中，电子工程师只需要将所选型的ESD静电二极管型号ESD05V36T-4L并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径,同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。
