通信端口ESD防护器件静电防护二极管 ESD 抑制器 DLLC03CI JEB03C JEB05C BV03C BV05C GBLC03C 05C 厂家介绍

通信端口ESD防护器件静电防护二极管 ESD 抑制器 DLLC03CI JEB03C JEB05C BV03C BV05C GBLC03C 05C 资料规格参数

参数列表

技术参数

350W 1PF 1N安漏电流，IPP20A VC16V

封装参数

SOD-323

外形尺寸

0805

符合标准

行业标准

其他参数

ROHS

产品图册

通信端口ESD防护器件静电防护二极管 ESD 抑制器 DLLC03CI JEB03C JEB05C BV03C BV05C GBLC03C 05C

通信端口ESD防护器件静电防护二极管 ESD 抑制器 DLLC03CI相册

产品概述

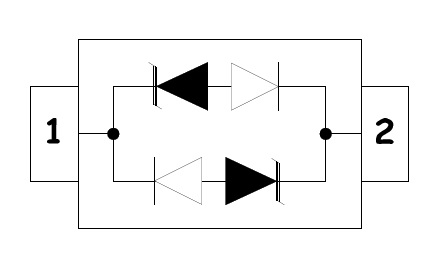

静电防护二极管 ESD 抑制器 DLLC03CI
千兆以太网,USB3.0高速通信端口ESD防护器件
为高速数据通信提供适当的系统级ESD防护，ESD防护器件（TVS二极管）必须满足不同的要求。可参照IEC61000-4-2标准，根据残留箝位电压和TVS二极管对ESD冲击的响应，判断TVS二极管的ESD防护性能。
我司专为该应用定制了一只高反向工作电压为3.3V的TVS二极管（DLLC03CI）。在测试中，IPP为15A（8/20us波形)的浪涌冲击的箝位电压为VC为5V，较低的寄生电容小于1.5PF，极低的漏电（N安级）。较强的静电能力：IEC 61000-4-2 (ESD) immunity test Air discharge: ±30kV IEC61000-4-4 (EFT) 40A (5/50ns)
这在当今市场上的同类产品中堪称佼佼者。为您解决更严格的测试要求提供适合的的解决方案。
应用：
工业以太网交换机，USB3.0通信端口，安防监控设备，光网EPON和GPON终端
产品封装：SOD-323
包装：3000PCS/Reel
供货周期：全系列产品现货。
可替代型号：
JEB03C JEB05C BV03C BV05C GBLC03C 05C
ESD TVS二极管 3.3V

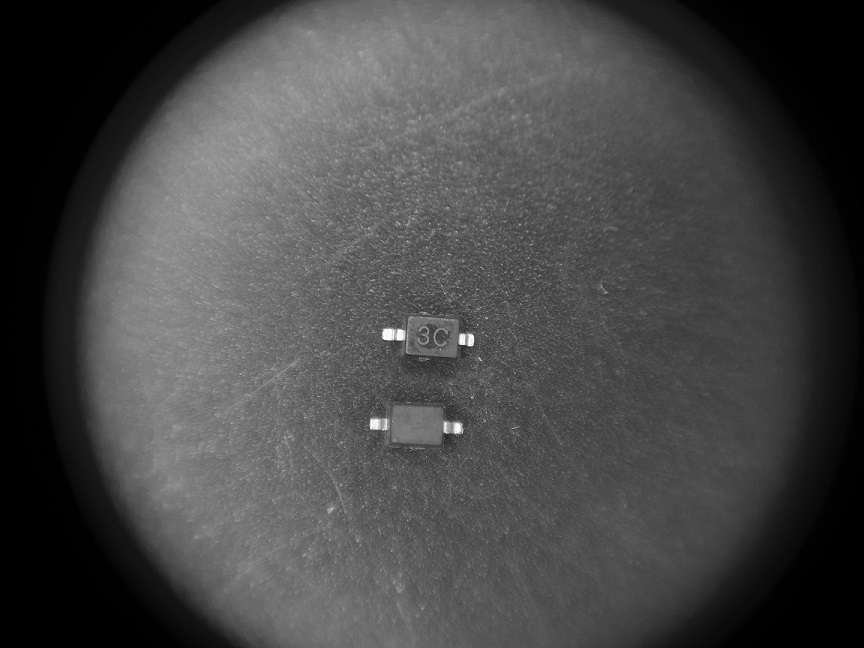

SOD-323/0805-3.3V marking 3C CC CA1
全系电压：3.3V 5V 8V 12V 15V 18V 24V 36V CC (1).jpg
