以太网上的雷击防护芯片RClamp2574N
描述：TVS DIODE 2.5VWM 20VC 10SLP
双向通道：8

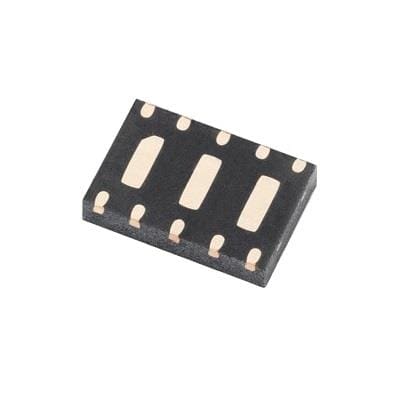

RClamp2574N
电压 - 反向关态（典型值）：2.5V（最小值）
电压 - 击穿（最小值）：2.7V
电压 - 箝位（最大值）@ Ipp：20V
电流 - 峰值脉冲 (10/1000μs)：40A（8/20μs）
功率 - 峰值脉冲：1000W （1kW）
电源线路保护：是
应用：通用
不同频率时的电容：3.75pF @ 1MHz
工作温度：-55°C ~ 85°C（TA）
安装类型：表面贴装
封装/外壳：10-UDFN 焊盘
供应商器件封装：SLP3020N10
新的3.3V TVS RClamp3374N保护八线应用
RClamp2574N可以被配置以保护高达8个高速线（四对线）应用，如机顶盒，服务器，笔记本，和台式电脑。这些应用通常不需要同一水平的闪电免疫网络和电信设备。
TVS连接

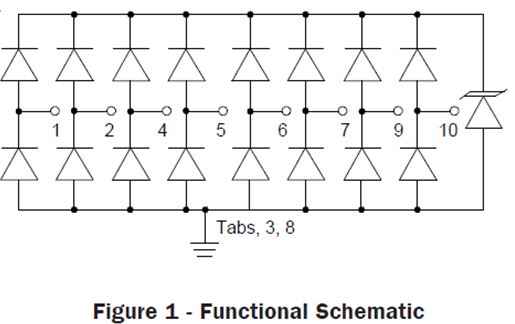

图1显示了该设备的功能原理。每个I / O引脚具有低电容二极管转向对设计路线有害的浪涌电流进入内部低电压TVS二极管。这个TVS具有的工作电压只有3.3伏，采Semtech的专有的处理技术。低的开启电压又是重要的,因为许多以太网PHY芯片集成的ESD保护结构。这些结构设计处理大量的能量。在外部保护之前他们应该打开，这时候他们可能会被损坏,导致PHY芯片损坏。

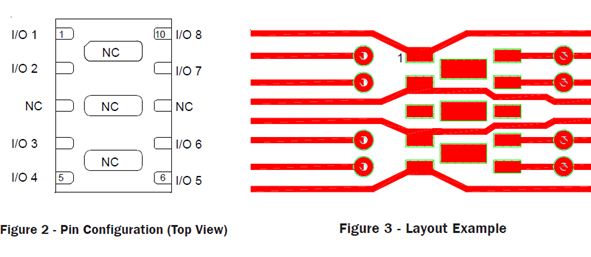

数据线连接在引脚1，2，4，5，6，7，9，10。引脚3和8接地 PAD。在一个典型的以太网中应用，这些地的引脚应悬空（即不连接到地）。
所示图2。
PCB走线的一个例子通过如图3所示。在这PCB 走线，宽0.005英寸。用通孔连接到引脚6，7，9和10。
以太网保护
一个典型的以太网端口，包括接口磁性变压器，共模扼流圈的形式。变压器将提供一个共模隔离外部雷击，但没有保护差模（线 - 线）。差模瞬态事件，电流将流经变压器，充电绕组线一侧。一旦瞬态被移除，浪涌绕组将转移其储存的能量到PHY方面。因此RClamp3374N应尽量靠近PHY侧的变压器,在此配置中,差模浪涌将被RClamp3374N钳制。

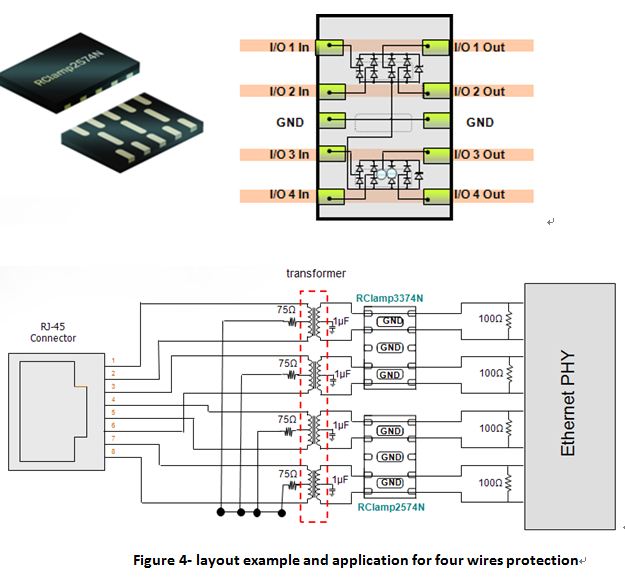

图4显示RClamp3374N 也能保护四根线,这时PCB走线将是直通的.
