为高速数据通信提供适当的系统级ESD防护,ESD防护器件(TVS二极管)必须满足不同的要求。可参照IEC61000-4-2标准,根据残留箝位电压和TVS二极管对ESD冲击的响应,判断TVS二极管的ESD防护性能。 我司专为该应用定制了一只反向工作电压为3.3V的TVS二极管(DLLC03CI)。在测试中,IPP为20A(8/20us波形)的浪涌冲击的箝位电压为VC为16V,较低的寄生电容 小于1.5PF,极低的漏电(N安级)。较强的静电能力:IEC 61000-4-2 (ESD) immunity test Air discharge: ±30kV IEC61000-4-4 (EFT) 40A (5/50ns) 。为您解决更严格的测试要求提供适合的的解决方案。
常州鼎先电子有限公司 DLLC03CI 3.3V低电容瞬变二极管阵列 系列电压:3.3V 5V 8V 12V 15V 24V
|
|
双向通道 |
单路,双向器件 |
电压 - 反向关态(典型值) |
3.3V |
漏电流IR |
100nA 典型值,VRWM = 3.3V |
电压 - 击穿(下限) |
4V IT = 1mA |
电压 箝位@ Ipp |
16V IPP = 20A (8 x 20μs pulse) |
电流 - 峰值脉冲(10/1000μs) |
20A(8/20μs) |
功率 - 峰值脉冲 |
350W |
寄生电容 |
1.2PF VR = 0V, f = 1MHz |
工作温度 |
-55°C ~ 150°C(TJ) |
安装类型 |
表面贴装 |
供应商器件封装 |

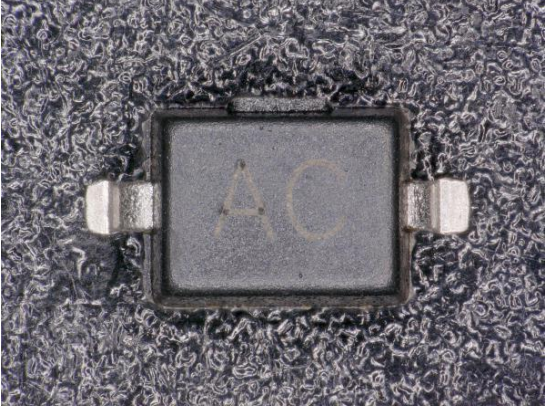

SOD-323 3000PCS/Reel |
应用 |

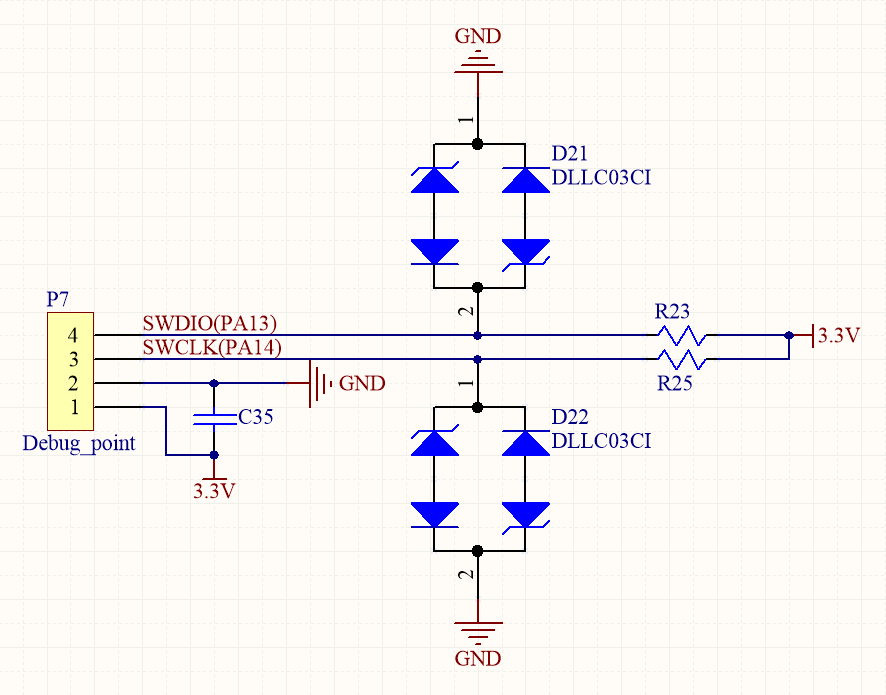

高速通信数据线浪涌防护,千兆以太网防雷保护 |
