低内阻表面贴装可复位保险丝 0805L050WR

低阻自恢复保险丝

0805L010-0.1A-15V 0805L020-0.2A-9V

0805L035-0.35A-6V 0805L050-0.5A-6V

0805L075-0.75A-6V 0805L100-1A-6V

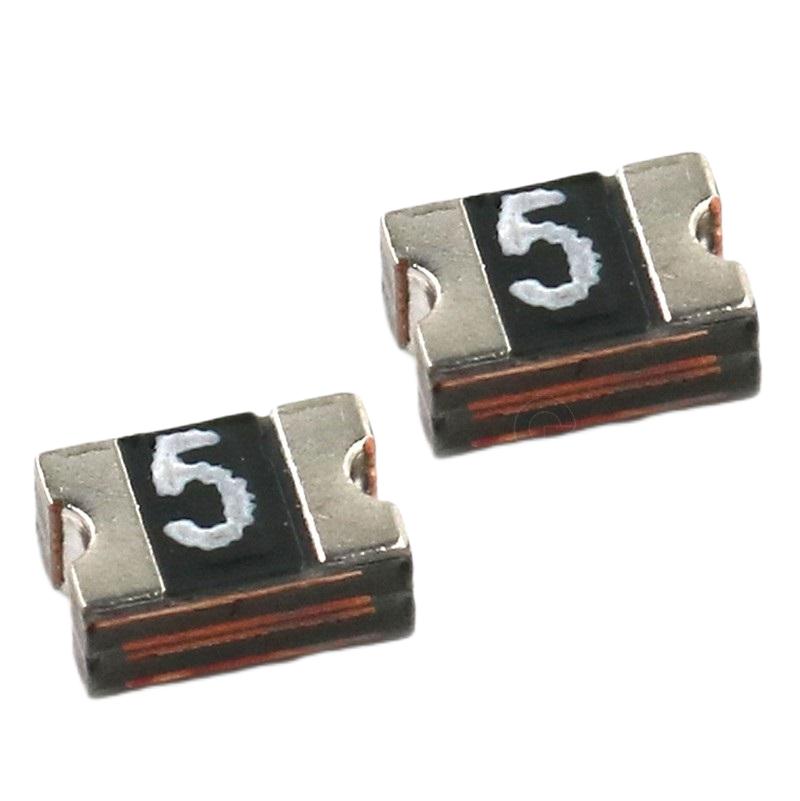

0805L050WR   PTC可复位保险丝

描述 PTC RESET FUSE 6V 500MA 0805

(RoHS)规范要求

PTC Resettable Fuse 6V 500mA Ih Surface Mount 0805 (2012 Metric), Concave

包装带卷（TR）

电压 - Max 6V

电流 -Max100A

电流 - 保持（Ih）（Max） 500mA

电流 - 跳闸（It） 1A

跳闸时间 100ms

电阻 - 初始（Ri）（MIN值） 150 mOhms

电阻 - 跳断后（R1）（Max值） 850 mOhms

工作温度 -40°C ~ 85°C

封装/外壳 0805（2012 公制），凹陷

大小/尺寸 0.083" 长 x 0.053" 宽（2.10mm x 1.35mm）

厚度（Max值） 0.049"（1.25mm）

认可 cURus，TUV

 0805L系列低内阻表面贴装PTC保险丝

    0805L系列表面贴装PTC保险丝具有6VDC至30VDC电压范围、8A最大跳闸电流以及16mΩ至20Ω电阻范围。这些保险丝具有快速响应故障电流、低电阻、紧凑设计（可节省电路板空间）等特性。该系列与高温焊料兼容。0805L系列PTC保险丝为空间受限且需要自恢复保护的应用（例如磁盘驱动器、手机和USB外设）提供表面贴装过流保护。

特性

• 对故障电流的快速响应

• 设计紧凑，可节省电路板空间

• 低电阻

• 薄型

• 与高温焊料兼容

应用

• USB外围设备

• 磁盘

• CD-ROM

• 用于主板和外设的即插即用保护

• 手机 - 电池和端口保护

• PDA/数码相机

• 游戏机端口保护

规范

• 电压范围：6VDC至30VDC

• 跳闸时间电流：8A（最大值）

• 电阻范围：16mΩ至20Ω

• 工作温度范围：-40°C至+85°C

• 符合RoHS指令

• 无铅

• 无卤
