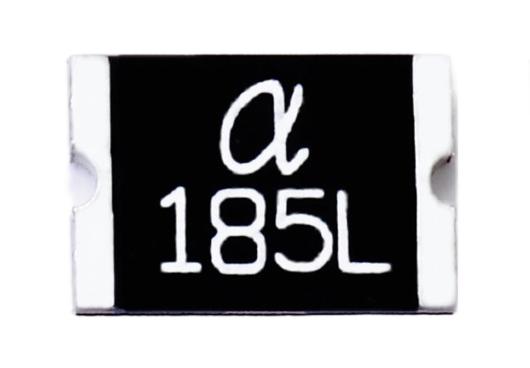

SMD2018封装贴片自恢复保险丝
Surface Mount PTC Device
PTC Resettable Fuse
运用范围：所有高密度电路板
产品特性：表面贴装组件，比普通SMD保险丝动作更快
工作电流：0.3A~2.0A
工作温度范围：-40℃ to 85℃
无铅、无卤环保产品，符合RoHS标准和REACH标准
安规认证：UL
贴片自恢复保险丝主要封装有：0603、0805、1206、1210、1812、2920
封装
电流-电压
尺寸
SMD0603自恢复保险丝
0.1A-0.75A ，6V-15V
1.6*0.8mm
SMD0805自恢复保险丝
0.1A-1A ，6V-15V
2.0*1.2mm
SMD1206自恢复保险丝
0.05A-2A ，6V-60V
3.2*16mm
SMD1210自恢复保险丝
0.05A-2A ，6V-60V
3.2*2.5mm
SMD1812自恢复保险丝
0.1A-3A，6V-60V
4.6*3.0mm
SMD2018自恢复保险丝
0.3A-2A，10V-60V
SMD2920自恢复保险丝
0.3A-5A，6V-60V
7.3*5.0mm

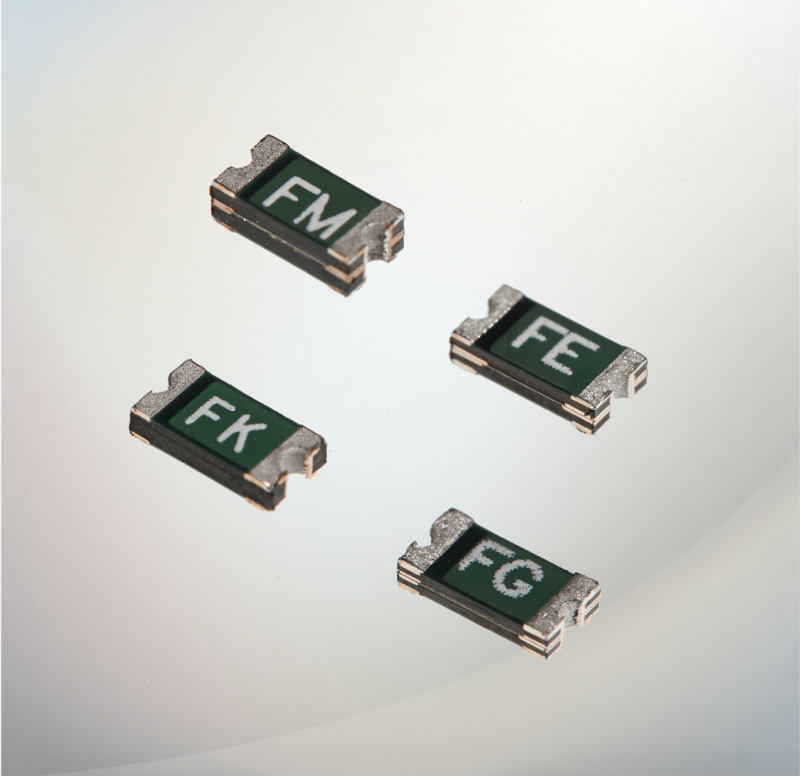

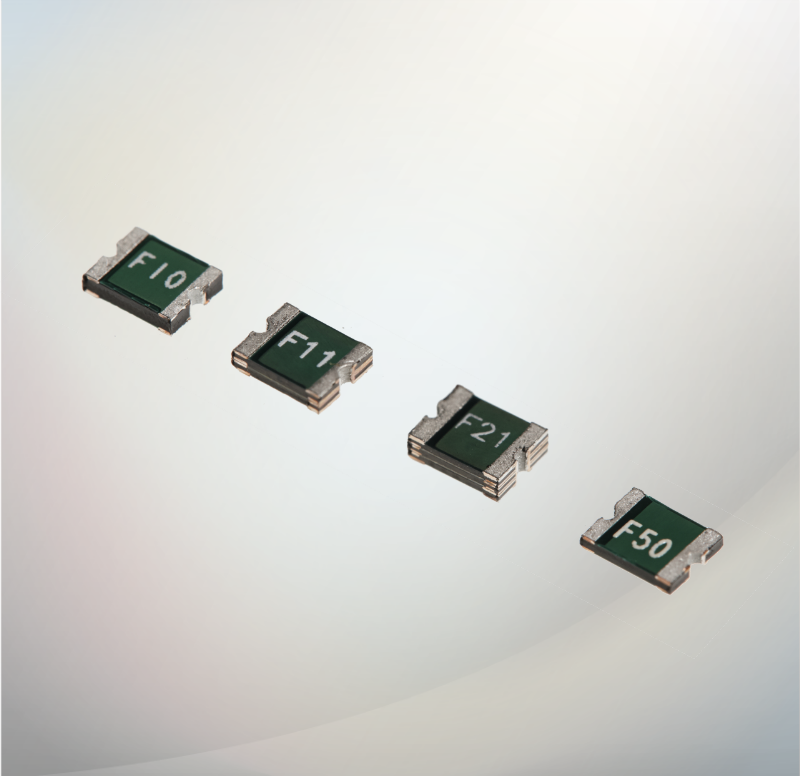

贴片自恢复保险丝
自恢复保险丝可分为贴片自恢复保险丝同插件自恢复保险丝，随着产品要求的越来越小型化，贴片保险丝的使用范围已越来越广泛。贴片自恢复保险丝主要封装有：0805、0603、1206、1812、2920，其工作原理为：自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
应用范围
通迅设备：程控交换机、用户终端设备、总配线保安单元等。
汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。
电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。
电器设备：安防设备、扬声器、工业自动控制等。
