突波吸收器，火花间隙放电管 WSA-201M WSA-301M WSA-501M WSA-601M 厂家介绍

突波吸收器，火花间隙放电管 WSA-201M WSA-301M WSA-501M WSA-601M 资料规格参数

参数列表

技术参数

200-600V

封装参数

DO-41

外形尺寸

3167

符合标准

其他参数

产品图册

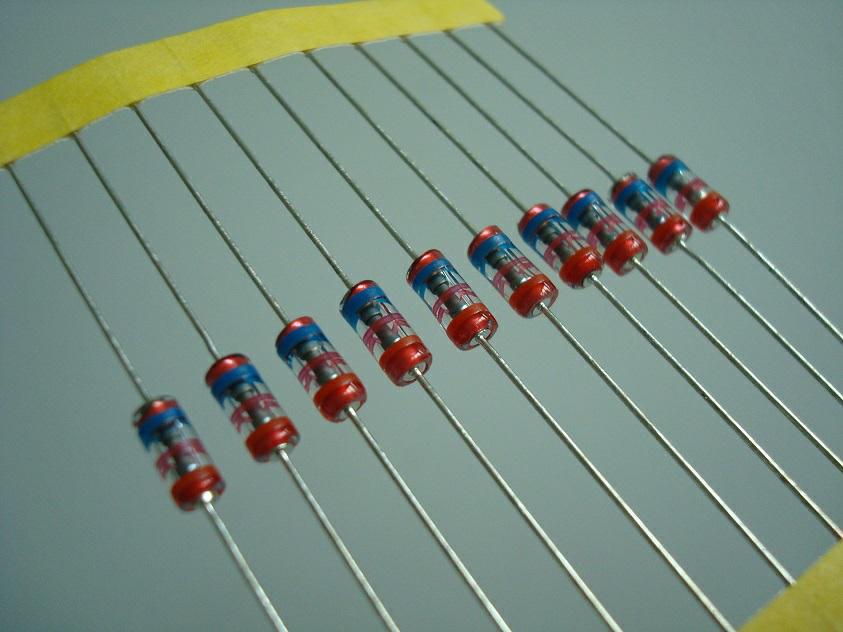

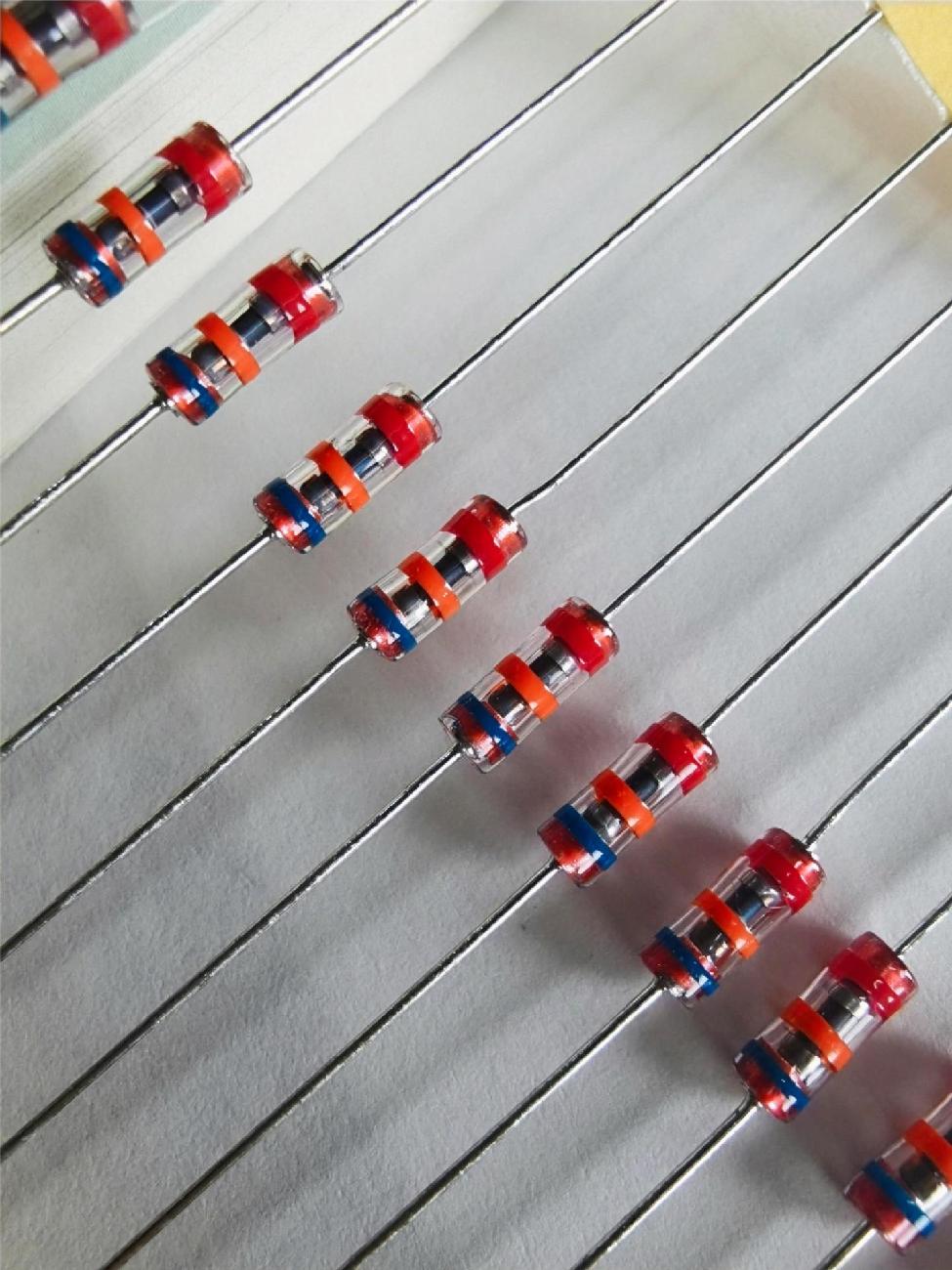

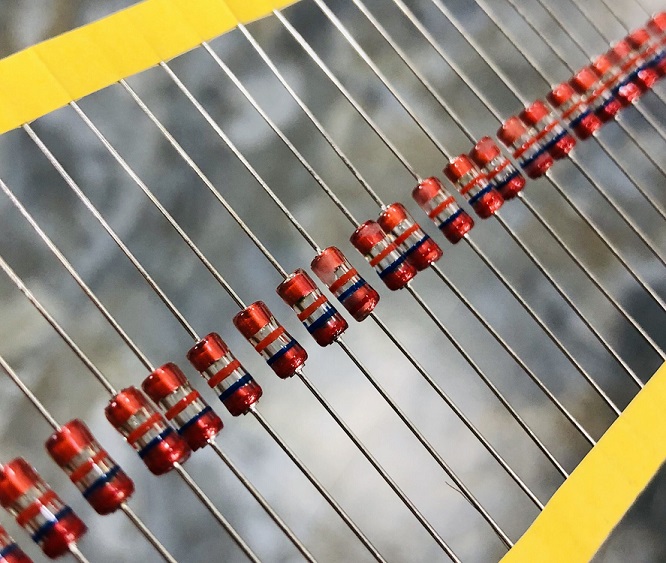

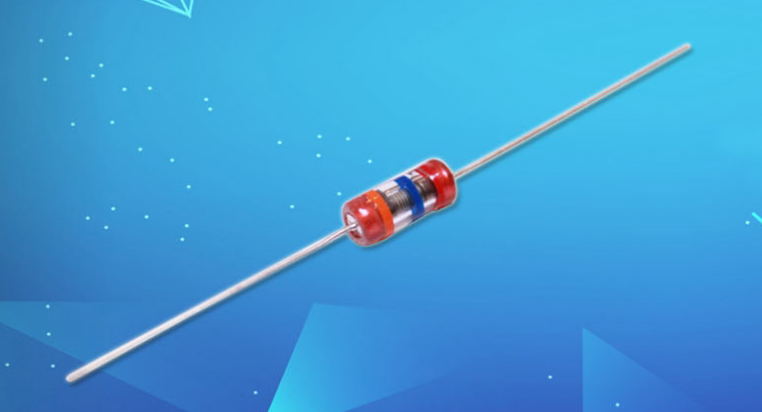

突波吸收器，火花间隙放电管 WSA-201M WSA-301M WSA-501M WSA-601M

突波吸收器，火花间隙放电管相册

产品概述

浪涌抑制器エーカ?ブソーバ surge absorber 突波吸收器; 放电管; 突波阻尼; 浪涌吸收器; 电涌吸收器
闪电浪涌电压对低压电路的伤害
只要这个尖峰电压（transient or spike）超过标准电压3纳秒（一般1~30微秒），达到1000伏以上，我们就称之为浪涌电压，英文surge，意思是电像海浪一样扑过来，威力无比。比如，电机断电时可能产生1000伏以上的浪涌电压，闪电可高达几百万伏。超大电流将产生巨热，导致设备电路绝缘损坏、集成电路（IC）熔化。这种有害的浪涌电压（surge），或是闪电（lightening），或是电弧（arc），或是火花（spark），必须被吸收（absorber）、被抑制（suppressor）、被防止（arrester）。解决办法是：采用放电管、变阻器、电容、电阻电容串联（RC）或齐纳二极管分流旁路。
玻璃强效放电管,突波吸收器Surge Absorber

又称为放电管Spark Gap（避雷器、雷涌吸收器）主要作用是吸收电力、通信线路等由于雷击产生浪涌电压及静电的过电压保护元件。具有具有响应速度快、耐冲击、电容性小，性能稳定、重复性好和寿命长等优点。

规格型号：

TYPE	DC Spark over Voltage Vs(V)	Insulation resistance		Electrostatic Capacitance C(?)
		IR(?)	Measure voltage(V)
WSA-201L	170 ~ 230	Over 100	DC 100V	Below 1
WSA-201M	160 ~ 240
WSA-301L	255 ~ 345
WSA-401M	320 ~ 480		DC250V
WSA-501M	400 ~ 600
WSA-601M	480 ~ 720
