首页 > 产品中心 > 常州鼎先电子有限公司 > 二极管阵列 > 双向TVS阵列的高速数据线路保护 SMDA03C SMDA05C SMDA12C SMDA15C SMDA24C
  • SMDA03C SMDA05C SMDA12C SMDA15C SMDA24C
    封装:SMDA03C SMDA05C SMDA12C SMDA15C SMDA24C
  • 174次
    浏览器次数:174次
  • 在产
    生命周期:在产
  • 2021年
    发布时间:2021
  • 1.00
    参考价格: 1.00

双向TVS阵列的高速数据线路保护 SMDA03C SMDA05C SMDA12C SMDA15C SMDA24C 厂家介绍

供应商名称:常州鼎先电子有限公司

一言九鼎,顾客为先!     常州鼎先电子有限公司是一家致力于瞬态电压抑制器和功率器件设计、制造和销售的半导体技术公司。   我司拥有业界的半导体技术,我司的高性能瞬态电压抑制器产品系列在漏电、电容和钳位电压等关键性能指标上达到国际同等水平。经验丰富的团队可以在短时间内提供出高性能、质量可靠的电路保护系列产品,并通过与周边晶圆和封装制造商的紧密合作来加快产品研发和投产速度,降低成本,以时间将具有强竞争力的产品推向市场。   公司拥有设计工程师可以为客户提供全套的电路保护方案及测试验证和整改服务。符合 标准建设的EMS实验室和可靠性实验室,促进客户方案设计,缩短客户产品研发周期。在电信、电能设备等行业我们有丰富的EMC测试及解决方案。   我们不仅提供合格的产品,提供良好的服务。因为我们相信唯有客户满意,才有达成永续经营的保证。如此一来才使我们鼎先能在激烈竞争的半导体防护器件领域中不断进步。让我们微小的器件成为你品质的后一块拼图,合作共羸,共创美好未来。   主营范围: ESD保护器件(包括瞬态电压浪涌抑制器(TVS)、箝位二极管和阵列ESD Array以及TVS Diode)着重实现: 符合IEC 61000-4-2规范的要求 利用低箝位电压保证保护效率 利用低泄漏电流保证保护可靠性 利用超低电容和超高带宽保证信号完整性。 提供标准封装和高级封装选项(包括单/多线、小型、扁平和流通封装),从而优化了空间约束。

双向TVS阵列的高速数据线路保护 SMDA03C SMDA05C SMDA12C SMDA15C SMDA24C 资料规格参数

参数列表
技术参数
双向, 24 V, 55 V, SOIC, 8 引脚
封装参数
SOIC, 8
外形尺寸
SOIC, 8
符合标准
国标
其他参数
ROHS

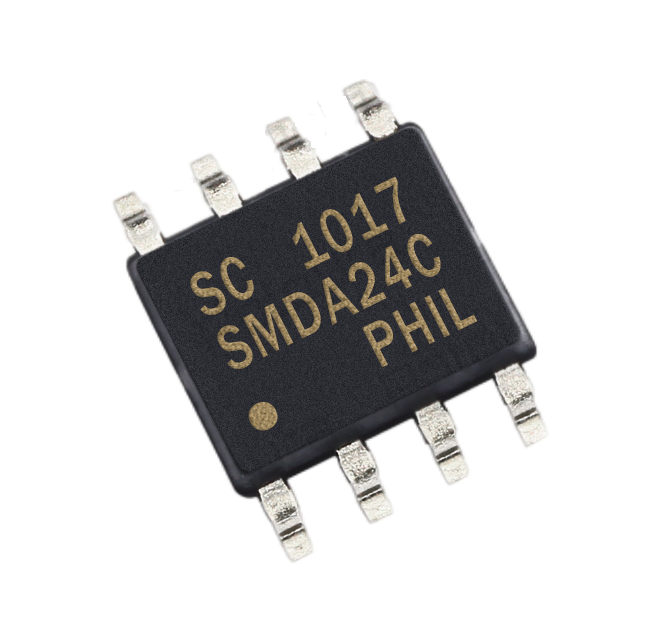

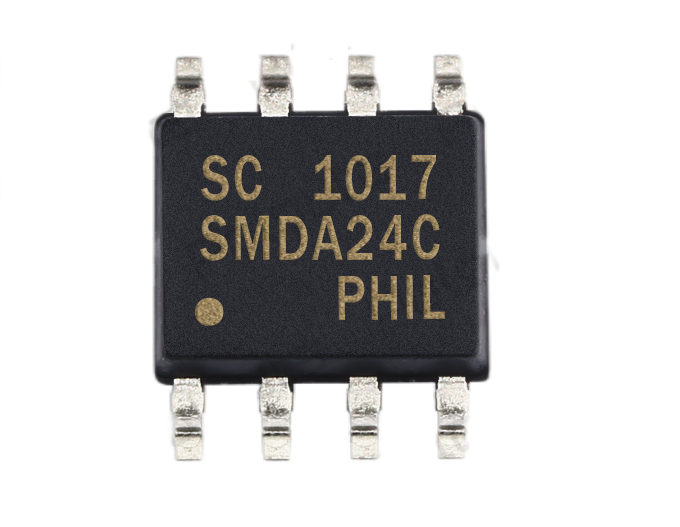

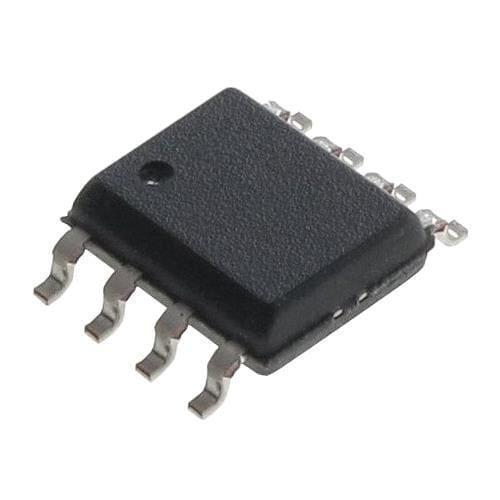

产品图册
双向TVS阵列的高速数据线路保护相册
双向TVS阵列的高速数据线路保护相册
双向TVS阵列的高速数据线路保护相册
产品概述

SMDA24C.TBT -

TVS二极管, TVS, SMDAxxC系列, 双向, 24 V, 55 V, SOIC, 8 引脚

SMDA24C

  反向关态电压 Vrwm: 24V

  钳位电压 : 55V

  针脚数: 8引脚

  击穿电压: 26.7V

  峰值脉冲功率耗散: 300W

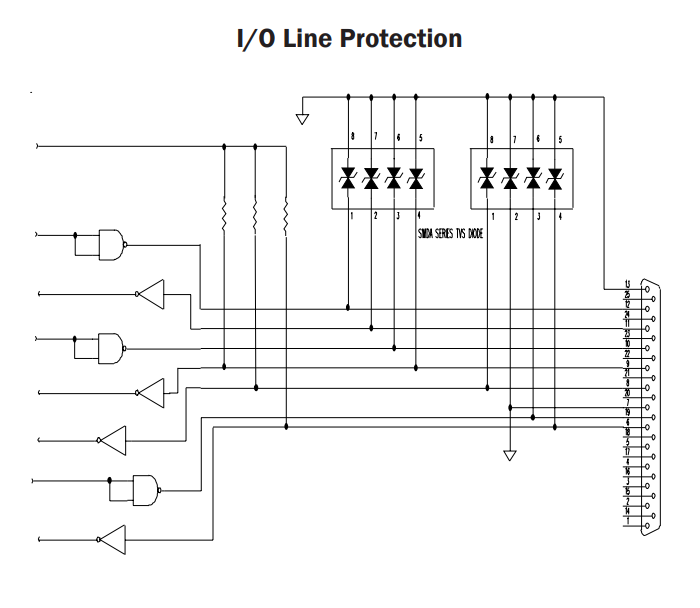

双向TVS阵列的高速数据线路保护 [Bi-directional TVS Array for High-Speed Data Line Protection]SMDA05C瞬态电压抑制器系列是专为

保护设备安装到最多四个高速通信线免受ESD EFT ,和闪电干扰。

产品特点:

SO- 8封装?

· Protects 4 I/O lines

· Working voltage: 24 V

· 数据线路瞬变保护符合以下标准

· IEC 61000-4-2 (ESD) ± 15 kV (air), ± 8 kV (contact)

· IEC 61000-4-4 (EFT) 40 A (5/50 ns)

· IEC 61000-4-5(雷电)12 A (8/20 μs)

· Bidirectional protection

· Small SO-8 package

· 小漏电流

· Low operating and clamping voltages

· 固态硅雪崩技术

· Lead-free, RoHS and WEEE compliant

· SO- 8封装?

·

SMDA03C    SMDA05C

SMDA12C  SMDA15C  SMDA24Cesd(1).pngSMDA05C.pngsmda24c (2).png
