SM712瞬态抑制二极管阵列 SM712 PSM712 厂家介绍

SM712瞬态抑制二极管阵列 SM712 PSM712 资料规格参数

参数列表

技术参数

12V 17A 450W

封装参数

SOT23

外形尺寸

SOT23

符合标准

行业标准

其他参数

ESD

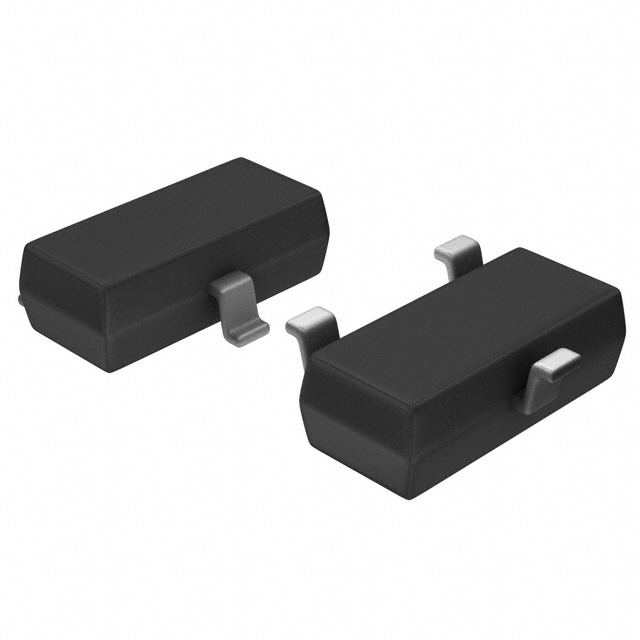

产品图册

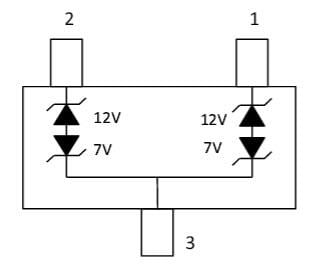

SM712瞬态抑制二极管阵列相册

产品概述

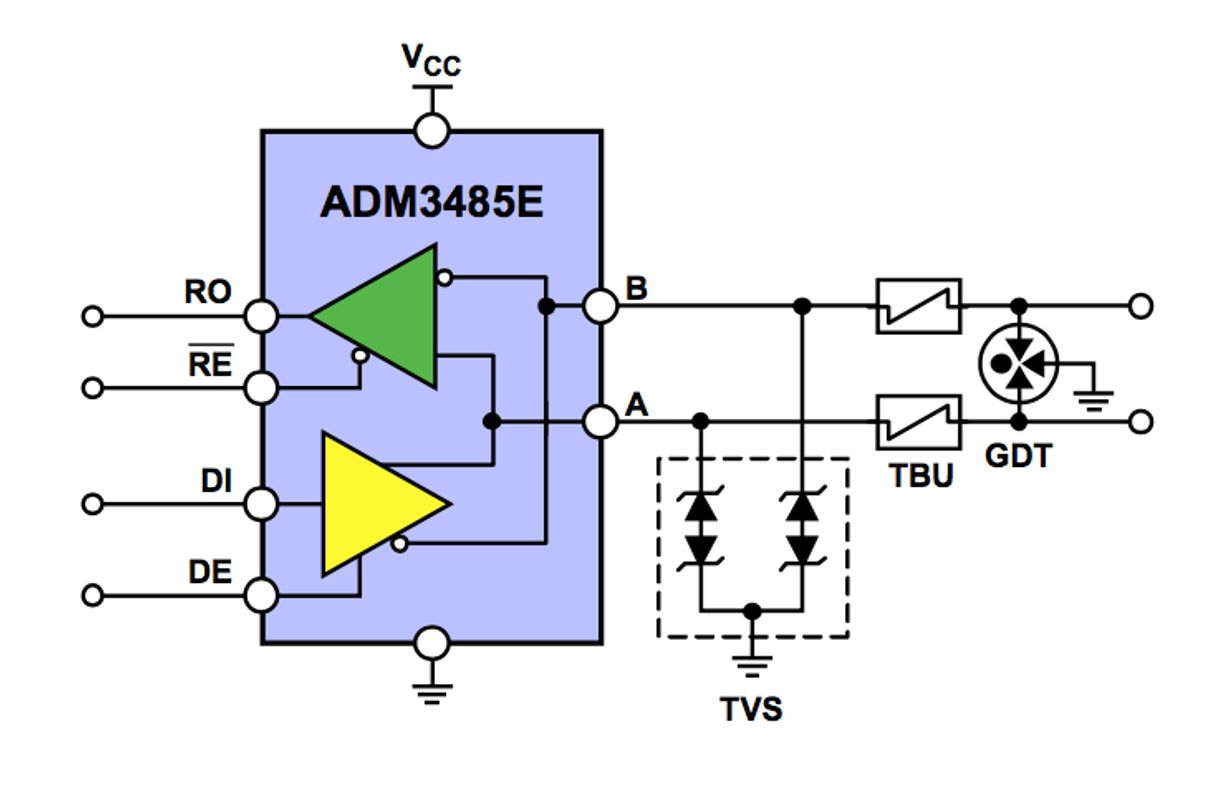

SM712瞬态抑制二极管阵列（专为保护具有非对称工作电压（-7V至12V）的RS-485应用而设计，使其免受静电放电（ESD）、电气快速瞬变（EFT）和雷电引致的浪涌电流带来的危害。它能吸收高于IEC 61000-4-2国际标准规定之最高级别的反复性ESD放电，无需担心其性能发生减退，并可在极低的箝位电压下17A 8/20μs波形浪涌电流（IEC61000-4-5）。功能与特色:
· 可靠的浪涌和增强型ESD保护功能: ESD，IEC61000-4-2: ±30kV（接触）；EFT，IEC61000-4-2: 40A；雷电，IEC61000-4-5: 17A；峰值脉冲功率: 400W
· 非对称断态电压符合RS-485收发器规格
· 低动态电阻（0.5Ω TYP）提供出色的箝位性能
· 75pF（最大）最低电容负载
应用:
· RS-485
· 现场总线
· Modbus
· Profibus现场总线
· 安全系统
· 自动柜员机（ATM）

· 自动化设备
