三跨视频在线监测系统 FH-9009 厂家介绍

三跨视频在线监测系统 FH-9009 资料规格参数

参数列表

技术参数

摄像机图像分辨率：PAL：752(H)×582(V)；摄像机最低照度：≤0.01Lux/ f1.2；摄像机变焦率：

封装参数

外形尺寸

符合标准

其他参数

产品图册

三跨视频在线监测系统相册

产品概述

系统概述

FH-9009型高压输电线路三跨视频在线监测系统，利用数字视频压缩技术、嵌入式计算机技术和4G无线通讯技术等先进技术，对恶劣环境中运行的架空高压输电线路的运行状况进行全天候、实时监测，可使管理人员第一时间了解监测点的动态视频信息。
本系统采用太阳能电池板+蓄电池供电方式，安装方便。投入运行后，可实现远程巡线，减少由于导线悬挂异物、塔材被盗、导线覆冰、导线舞动等因素引起的电力事故，提高线路安全运行及信息化管理水平。

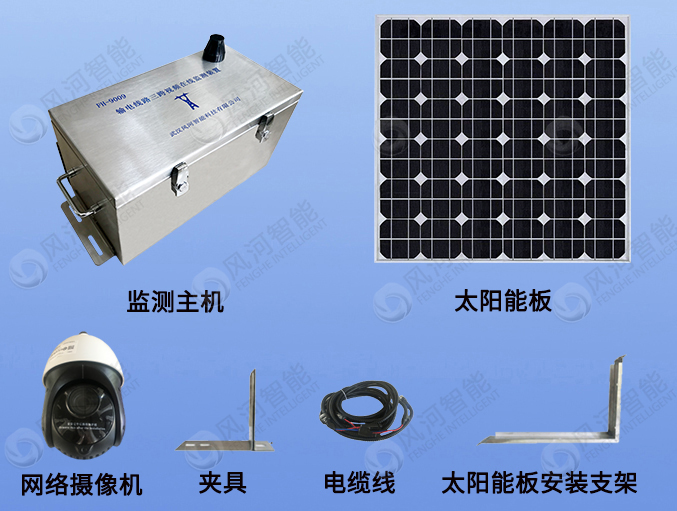

系统组成

FH-9009输电线路三跨视频在线监测系统由若干监测子站和服务器组成。其中，监测子站部署在电力杆塔上。监测子站主机内置GSM/CDMA/GPRS/4G/无线传感器网络通信模块、蓄电池充电管理电路等，与视频采集单元、太阳能电池板、蓄电池等组成监测子站。监测子站主机（无线视频终端）作为核心设备，负责将视频采集单元采集的视频图像经过压缩编码后通过GSM/CDMA/GPRS/4G/无线传感器网络上传到监控中心，实现视频的远程观看。同时可以根据监控中心的操作发出的命令来控制视频切换、镜头变焦、近景/远景、光圈调节等以及控制云台上下、左右和自动巡视等动作。
服务器部署在监控中心机房内，运行监控软件，通过访问Internet得到数据。监控中心对各监控点视频数据进行管理、存储和显示，以及对前端摄像机进行控制。在服务器上主要运行服务器软件、数据库，需要配备的设备包括防火墙、宽带连接、UPS电源等。
