工业现场总线通讯屏蔽电缆
BUS CABLE DeviceNet 特性阻抗120ohm 紫色护套

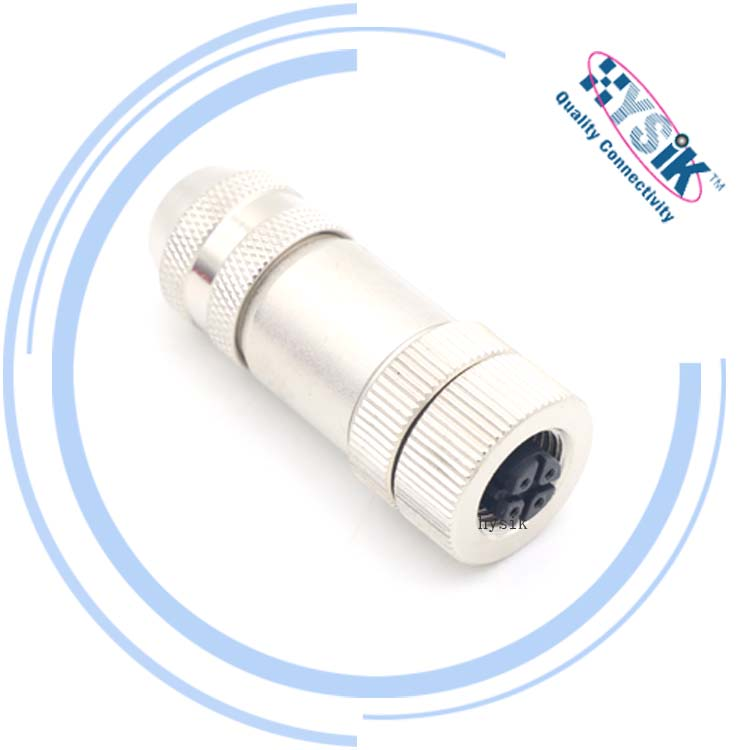

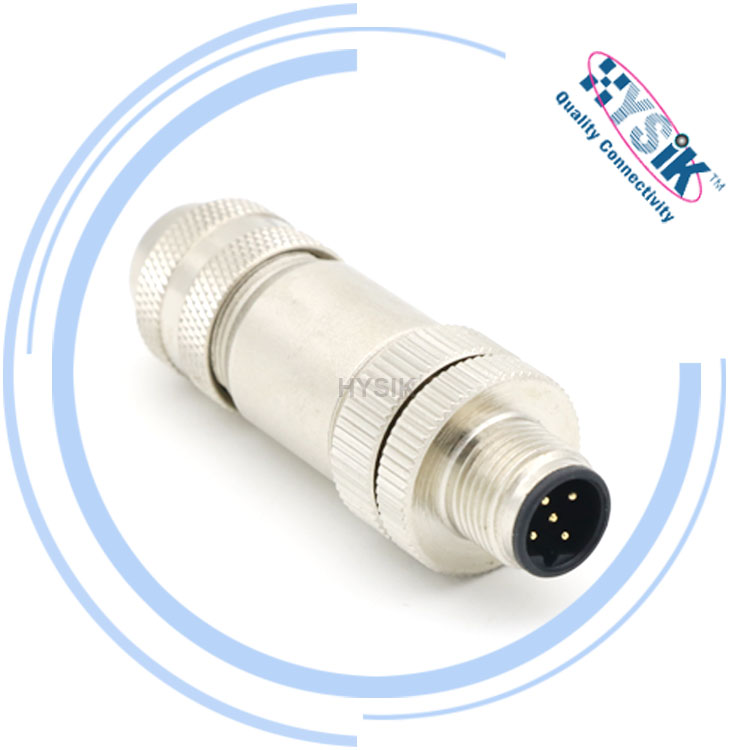

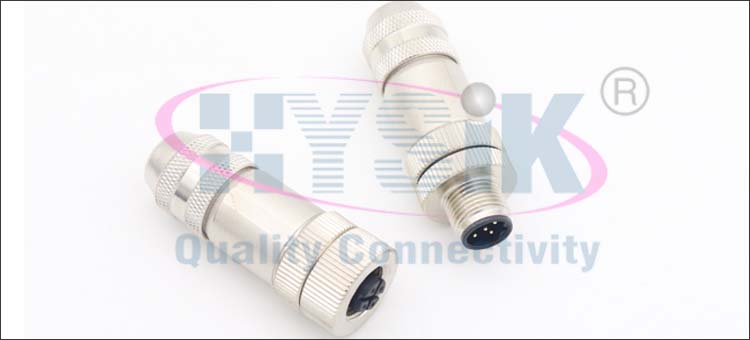

M12公头/母头5pin连接器与PVC / PUR外被电缆(22 awg * 1以及铝箔包装+ 24 awg * 1包装)+地线+铝箔+编织+屏蔽双绞线。电缆长度可定制
技术参数
DeviceNet总线系统,用于工业设备的连接。它是一种低成本的网络连接方案,有着开放的网络标准。一对线传输数据,一对线供电。适用于固定或偶尔移动。用于限位开关,光电开关,变频驱动器,岛阀,马达启动器,PLC 等的 DeviceNet通讯协议工业连接介质装置
电气和机械性能:
线材外被材料:屏蔽型PVC/PUR(定制)
连接器类型:双头带线,直头/弯头
插头导向:直头
适配线规:22AWG+24AWG
连接器胶芯:TPU + GF外模/壳体:TPU
适用电流:4 A连接器
导体:铜镀金适用
电压:250V
适用温度:-40°C ~ + 90°C
绝缘电阻:≥100 MΩ
密封方式:O-型密封圈

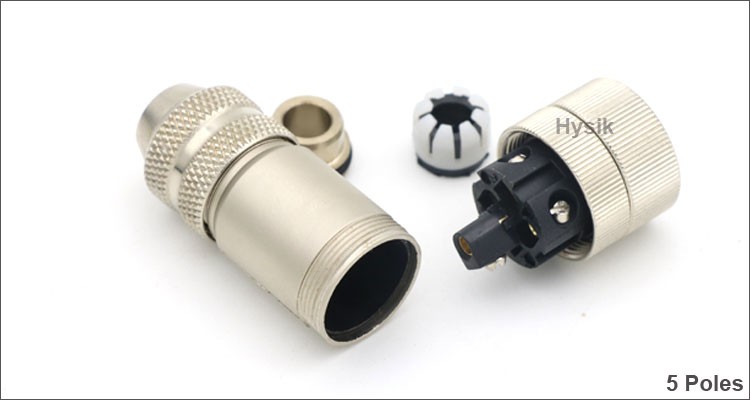

芯线连接方式:焊接型
防护等级:IP67
5芯CANopen通讯总线电缆DeviceNet
电缆结构
导体:精细绞合镀锡铜铜导体
绝缘:发泡PE(24AWG),PE(22AWG)
颜色:白,蓝(24AWG),红,黑(22AWG)
**:线对**,镀锡铜总编织
颜色:紫色(近似RAL4001)
特点:
阻燃性满足IEC60332—1
动力线和数据线的结合
● 传感器、执行器、编码器、电机马达,工业相机,船舶等设备
● 工厂自动化过程控制
● 包装标签打印设备
● 工业仪器设备
● EMS电路板组件
● 工业安全光栅光幕
● 设备电池、半导体
● 现场总线: DeviceNet, CANopen, Profibus, Ethernet,
● 船舶电子NMEA 2000、轨道交通
● LED户外显示屏、户外LED照明
